在CASS中，等高線是由等高值相同的點所組成的線條，通常用不同顏色和線型來表示不同高程。坡度線則是連接等高線的線條，其斜率與地形坡度相等。此外，CASS還可以根據地形的坡度和高程值繪制陰影效果，使得地圖更加真實。

一、等高線繪制要求

《城市測量規范》與《地形圖圖式》對等高線繪制要求。

（1）城市建筑區和不便于繪制等高線的地方，可不繪制等高線。

（2）在表示小山頂、小洼地、小鞍部等地貌形態時，可縮短其實部和虛部的尺寸。

（3）在等高線比較密的等傾斜地段，當兩計曲線間的空白小于2mm 時，首曲線可省略不表示。

（4）等高線遇到房屋、窯洞、公路、雙線表示的河渠、沖溝、陡崖、路堤、路塹等符號時，應表示至符號邊線。

（5）單色圖上等高線遇到各類注記、獨立地物、植被符號時，應間斷0.2mm。

（6）大面積的鹽田、基塘區，視具體情況可不測繪等高線。

二、等高線的繪制

利用南方CASS在繪制等高線時，先用外業采集高程點建立數字地面模型，然后采用輕量線來自動生成等高線，充分考慮到實際地形的復雜性，結合必要的人工干預，勾繪正確合理的等高線。

（一）高程點預處理

外業數據采集完成后，由于頻繁變換棱鏡高或者使用免棱鏡觀測了錯誤點位，可能造成“飛點”。如果外業觀測過程中，發現了這些錯誤并即時作了記錄，可以在繪制等高線之前，直接將高程數據文件中對應點號數據刪除；另外可以自動生成等高線，觀察等高線與實際地貌異常，出現特別密集，圓錐或者漏斗形狀，其頂點處一般為錯誤的高程點，需要剔除其數據。

（二）建立數字地面模型

在繪等高線之前，必須先將野外實測的高程點建立數字地面模型（DTM），在該模型基礎上生成等高線。建立DTM的方式有兩種：由數據文件生成和由圖面高程點生成，前者需選擇實測坐標數據文件后者在繪圖區選擇參加建立DTM的高程點。對于結果顯示可選顯示建三角網結果、顯示建三角網過程和不顯示三角網中其中一種。同時建立DTM的過程中考慮了陡坎和地性線，但軟件是根據輸入的坎高來考慮等高線穿越陡坎的，實際情況是陡坎的高度是變化的，所以該功能在使用時，存在一定的局限性。

（三）修改數字地面模型

多數情況下，由于外業數據采集時地形條件的限制，地貌的多樣和復雜性，使得軟件很難一次性生成理想的等高線，往往需要人工修改局部不合理的三角網，達到數字地面模型與實際地貌相符的效果。

用戶可以根據需要，在南方CASS中“等高線”菜單執行以下命令，在局部內“增加三角形”；沒有等高線通過的，將局部相關三角形作“刪除三角形”處理；設置三角形最小角度數等參數條件，“過濾三角形”中部分形狀特殊的；提供了“三角形內插點”、“刪三角形頂點”，與此點關聯的原三角形自動刪除；“重組三角形”是改變公共邊的兩相鄰三角形不合理的連接；等高線生成后不再需要全部三角網了，可進行“刪三角網”處理；如果使用了上述命令進行了三角網修改，選擇“等高線”菜單中的“修改結果存盤”項，保存修改后的數字地面模型存盤。

（四）繪制等高線

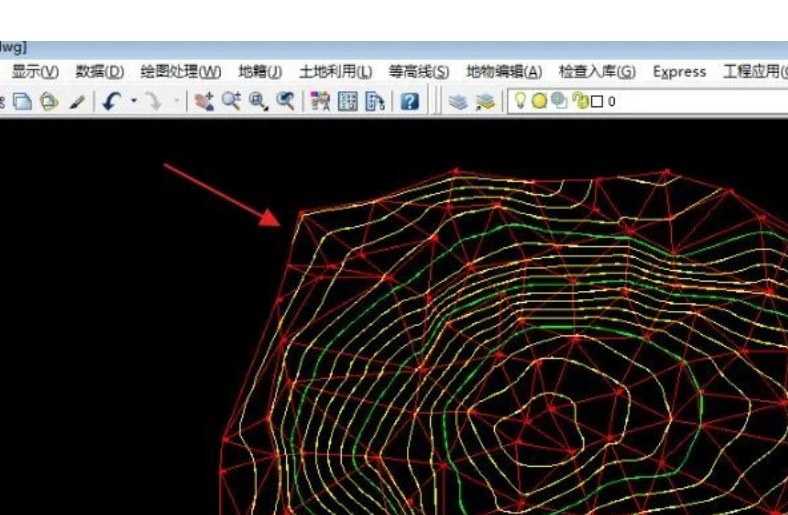

完成的上述準備操作后，便可進行等高線繪制。等高線繪制可能存在兩種情況：一是在繪平面圖的基礎上疊加，二是新建圖形狀態，需輸入繪圖比例尺。選擇“等高線”下拉菜單的“繪制等高線”項，在彈出對話框中設置相關參數：生成單條等高線，輸入此條等高線的高程；生成多條等高線，則輸入相鄰兩條等高線之間的等高距；選擇等高線的擬合方式：不擬合（折線）、張力樣條擬合、三次B樣條擬合和SPLINE擬合，完成繪制的等高線如下圖1所示。初步等高線生成最好選用折線生成，便于發現和處理外業采集中出現的錯誤，修改過后在進行擬合操作。在實際生產中，測點較密或等高線較密時，常用到是三次B樣條擬合和SPLINE擬合。利用三次B樣條擬合生成的等高線數據量大但線條清晰，缺點是速度慢，截斷后不是樣條曲線，夾持點個數增加，從而增加了存儲量；利用SPLINE擬合繪制等高線，截斷后仍是樣條曲線，缺點是較選項B樣條曲線容易發生線條交叉現象。

（五）等高線的注記

CASS軟件提供了兩種注記方式：等高線注記和單個高程注記。等高線注記只注記計曲線，注記應分布適當，注意密度，用圖時迅速判定等高線的高程，圖上每100cm2 面積內，應有1～3個等高線高程注記，等高線注記其字頭朝向高處，單應避免倒置。單個高程注記的操作，首先從高處至低處繪制一條垂直于等高線的直線，然后選擇該線，執行等高線注記功能，可得到指定等高線注記。

（六）等高線的修飾　

CASS軟件除了可自動生成基本等高線外，還提供了豐富的等 高線修改修飾功能。通過“增加三角形”“刪除三角形”“過濾三角形”等功能，可以得到更加合理的三角網。通過“等高線修剪”的“批量修剪”或“局部修剪”功能，可以修剪穿越建筑物、坡、坎、湖泊等區域的等高線。通過“等高線注記”的系列功能，可以實現對圖面等高線的單個或批量注記、修飾等，使圖面得到進一步美化和完善。
