建筑物沉降觀測點的設置

沉降觀測是監視重要建筑物在各種應力作用下是否安全的重要手段。如果沉降過大或沉降不均勻，就會使建筑物傾斜、位移、甚至使其產生裂縫乃至破壞。所以沉降觀測的成果是驗證設計理論和檢驗施工質量的重要資料。

01沉降水準點、觀測點的設置

水準點的設置

建筑物沉降觀測的每一區域必須有足夠數量的水準點，為了相互檢查、核對，一般水準點不少于三個。水準點應考慮永久使用，埋設堅固穩定。水準點應與觀測點接近，不能受施工機具及來往車輛的擾動，應埋設在受振區以外和埋設在冰凍線以下0.5m處，頂部要加蓋予以保護。

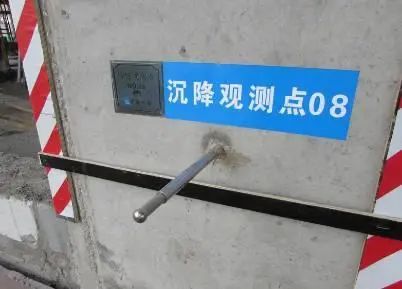

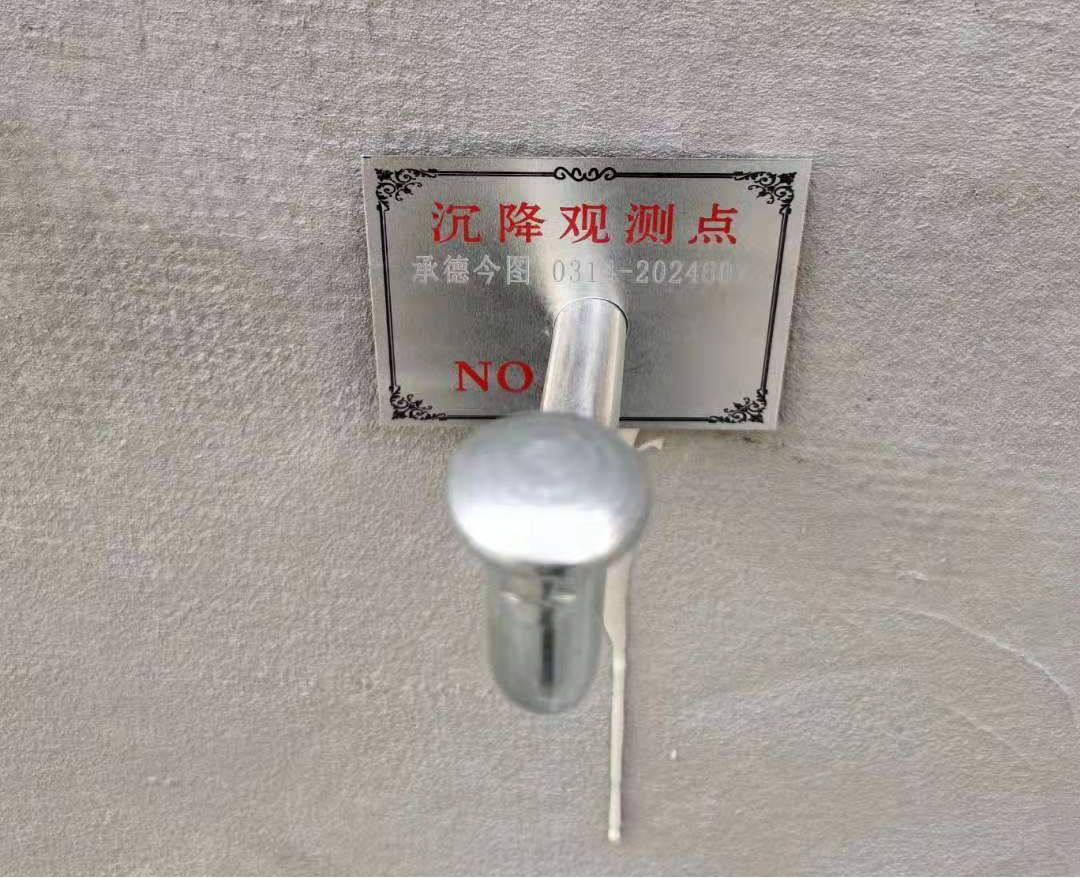

沉降觀測點的設置

沉降觀測點應設置在建筑物上能表示出建筑物沉降與變形特征的部位，要求牢固可靠，便于觀測，觀測點的位置和數量應根據基礎的構造、荷載以及地質情況而定，一般可沿房屋四周每隔15-30 m設一個觀測點，在建筑物的基礎轉角處，沉降縫或伸縮縫的兩側、柱基、新舊建筑物的基礎連接處以及地質條件變化的地方，都應設觀測點。

02沉降觀測的方法

沉降觀測的時間和次數

建筑物在施工過程中，一般民用建筑每加高2~3層應觀測一次，而工業建筑則應在不同的荷載階段如澆筑砼基礎、安裝柱子和屋架、鋪設屋面板、安裝吊車架、砌筑磚墻體、煙囪每增加15m等之后，應分別作沉降觀測，整個施工期間的沉降觀測不能少于四次，建筑物竣工運營階段，第一年可每隔3個月左右觀測一次，第二年觀測2~3次，第三年每年觀測1次，直至沉降達到穩定狀態或滿足觀測要求為止。

03沉降觀測的成果整理

整理原始記錄每次觀測結束后，應檢查記錄的數據和計算是否正確，精度是否合格，然后，調整高差閉合差，推算出各沉降觀測點的高程，并填入“沉降觀測表”中。

計算沉降量計算內容和方法如下：

計算各沉降觀測點的本次沉降量：

沉降觀測點的本次沉降量=本次觀測所得的高程一上次觀測所得的高程

計算累積沉降量：

累積沉降量=本次沉降量+上次累積沉降量，將計算出的沉降觀測點本次沉降量、累積沉降量和觀測日期、荷載情況等記入“沉降觀測表”中。

建筑物沉降觀測點布設需要考慮什么因素？

工程建筑施工過程中，對建筑物進行詳細的沉降觀測（圖1所示），是一項重要的工作，沉降觀測可以直接反映出建筑物局部以及整體沉降的特征以及后期發展趨勢。觀測點測量的觀測數據的優劣直接影響到整個工程建設的效率和質量。因此，在進行沉降觀測工作之前，要結合建筑物整體和局部具體情況，科學的布置觀測點，觀測點的數量要根據建筑整體和局部的地質條件進行合理設置，觀測點的間距一般在10～15m為宜。

我們在布控觀測點的時候需要考慮的因素有以下幾個：

建筑物的結構及形狀

不同的建筑物，結構不同，受力體也不相同。觀測點布設在真正的受力體上，才能準確反映建筑物的沉降情況。不同形狀的建筑物對地基施加的壓力不一樣，產生的沉降不同。形狀規則的，要把觀測點布設在四周角點以及沉降縫及主（裙）樓的兩側；形狀不規則的，要根據它的特征適當?shù)恼{(diào)整觀測點的布置點位，比如我們常見的扇形建筑，在弧線長的那些地方，可以減少觀測點布設，反之，線短的地方應該增加觀測點的布設。

地質條件

建筑物出現沉降，是因為地基土上的建筑物的壓力作用。在建筑物質量不變的情況下，不同的地質類型，可以承受的壓力不同，地基的形變也不一樣。在布設觀測點時候，不同的地質條件要布設不同的觀測點，這樣才可以反映出建筑物沉降的差異性。

荷載因素

荷載這個因素影響力，主要是涉及到觀測點的布設密度。具體來說，當荷載增加，觀測點的數量要相應增加。除此外，布設觀測點的點位，要便于長時間的保存以及觀測。
